Отопительное оборудование индукционного типа включает в себя следующие компоненты:

  1. Индуктор – важнейший элемент агрегата, который является своего рода трансформатором и содержит две обмотки. Первичная из них, намотанная на сердечник, предназначена для создания электромагнитного поля, образующего вихревые потоки воздуха. Что касается вторичной обмотки, она отвечает за передачу энергии непосредственно теплоносителю и одновременно является корпусом котла.
  2. Инвертор или преобразователь, принимающий бытовую электроэнергию и преобразовывающий в высокочастотный ток с дальнейшей подачей на первичную обмотку.
  3. Нагревательный элемент или сердечник, представленный в виде металлической трубы.
  4. Два патрубка, один из которых обеспечивает соединение котла с теплоносителем, а другой осуществляет подачу нагретой воды в отопительную систему.

Важным показателем является мощность котла, для расчета которой берется 1 кВт на 10 м2 помещения, где высота потолка не превышает трех метров. Таким образом, если общая площадь дома, к примеру, составляет 120 м2, для организации эффективной системы отопления понадобится индукционный котел мощностью 12 кВт.

Прежде чем приступить к созданию индукционного агрегата, важно ознакомиться с тем, как это устройство функционирует:

  • вода поступает в котел по входному патрубку;
  • активируется инвертор и начинает подавать высокочастотный ток;
  • сердечник и в дальнейшем весь нагревательный элемент формируют тепло за счет вихревых потоков;
  • образуемая энергия посредством гидростатического давления передается через выходящий патрубок в отопительную систему.

Итак, индукционный котел представляет собой непрерывную цепь устройств, плотно соединенных друг с другом и обеспечивающих непрерывную работу оборудования за счет постоянного внутреннего давления. При этом в качестве теплоносителя в индукционном котле могут использоваться вода, масло, антифриз и любая нефтяная основа. В домашних условиях проще всего изготовить агрегат средней мощности, который будет аккумулировать тепло посредством нагрева воды до нужной температуры.

Котлоагрегат, собранный в домашних условиях будет обеспечивать достаточно быстрый нагрев теплоносителя всего за 3–5 минут, а его минимальная температура при этом составит 35 градусов. Образуемое в устройстве магнитное поле будет создавать не только тепловую энергию, но и вибрации, препятствуют возникновению накипи. В результате можно с уверенностью заявить о том, что коэффициент полезного действия котла составит 100%, то есть электроэнергия будет перерабатываться в тепло фактически без потерь.

Из других преимуществ самодельного котла можно отметить отсутствие продуктов горения при функционировании, поэтому нет необходимости дополнительно сооружать дымоход и проводить частое техническое обслуживание. Кроме того, устройство способно бесперебойно функционировать в течение 30 лет и более: в агрегате отсутствуют механические детали, которые могли бы изнашиваться и повреждаться.

Прежде чем приступить к сборке индукционного котла, важно подготовить все необходимые материалы для его изготовления. Не обойтись и без специального инструментария. Полный перечень будет включать в себя такие компоненты, как:

  • отрезок пластиковой трубы для корпуса устройства;
  • стальная нержавеющая проволока для изготовления нагревательного элемента;
  • медная проволока, подходящая для роли индуктора;
  • переходники и шаровые краны для подключения котла к домашней отопительной системе;
  • циркуляционный насос;
  • инвертор от сварочного аппарата;
  • плоскогубцы;
  • кусачки.

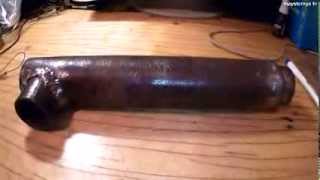

Устанавливать котел лучше всего в подвальном или полуподвальном помещении, где будет круглогодично поддерживаться оптимальная температура для нормального функционирования устройства. Конструирование индукционного котла будет состоять из следующих шагов:

  1. Нарежьте проволоку из нержавеющей стали на отрезки длиной от 3 до 7 см при помощи кусачек. Заполните ими пластиковую трубу, укладывая отрезки таким образом, чтобы внутри не оставалось пустот. Закрепите на торцах трубы металлическую сетку, чтобы отрезки проволоки не высыпались наружу.
  2. Произведите врезку патрубков в верхней и нижней частях трубы. Нижний патрубок необходим для того, чтобы теплоноситель поступал в котел, а через верхний он будет подаваться в отопительную систему.
  3. Намотайте поверх трубы медную проволоку, создав несколько десятков плотных витков. Подсоедините концы проволоки к разъемам инвертора.
  4. Используя шаровые краны и переходники нужного диаметра, подключите котел к отопительной системе. Остается лишь установить подходящий по мощности циркуляционный насос. Обязательно включите прибор и дождитесь заполнения агрегата теплоносителем. Только после этого можно подавать высокочастотный ток на индукционный котел.

Существует альтернативный вариант устройства на основе индукционной панели или плитки, доступных в широкой продаже. При наличии металлического либо чугунного радиатора просто прислоните к нему плитку и включите ее. Важно помнить, что способ работает исключительно с оборудованием из обозначенных материалов: для нагрева поверхности и жидкости необходимо, чтобы металл намагничивался. Изделия же из алюминия или нержавеющей стали не проводят через себя ток.

Постепенно под воздействием энергии от индукционной плитки радиатор будет прогреваться и распространять тепло по помещению. Для создания оптимальной температуры в комнате на 20 м2 достаточно устройства мощностью в 0,8 кВт. Это не самый эффективный и надежный способ по усовершенствованию системы отопления, однако наиболее доступный и недорогой. Отдельное достоинство заключается в том, что индукционные плитки чаще всего имеют встроенную систему контроля и безопасности работы, которая автоматически отключит устройство в случае перегрева.

Самодельные индукционные устройства отличаются достаточно простой сборкой, установкой и эксплуатацией. И все же перед тем, как приступить к эксплуатации котла, важно узнать несколько важных правил:

  • индукционная нагревательная установка может применяться лишь в закрытых системах обогрева, где циркуляция воздуха обеспечивается за счет циркуляционного насоса;
  • при подключении отопительной системы к котлу используйте разводку исключительно из пропиленовых или пластиковых труб;
  • чтобы избежать неприятностей разного рода, устанавливайте устройство на некотором отдалении от ближайшей поверхности: на 80 см или более от пола и потолка и не менее 30 см от стены.
  • Обязательно оснащайте патрубок котла подрывным клапаном, при помощи которого можно будет при необходимости выпускать из системы лишний воздух, стабилизируя тем самым давление и создавая оптимальные условия эксплуатации.

Итак, из недорогих и доступных материалов, а также с применением простейших инструментов у вас есть возможность соорудить полноценную тепловую установку, которая будет обеспечивать эффективный обогрев помещений и воды. Важно лишь в точности следовать основным рекомендациям, чтобы не допустить ошибок при сборке и дальнейшей эксплуатации оборудования.
